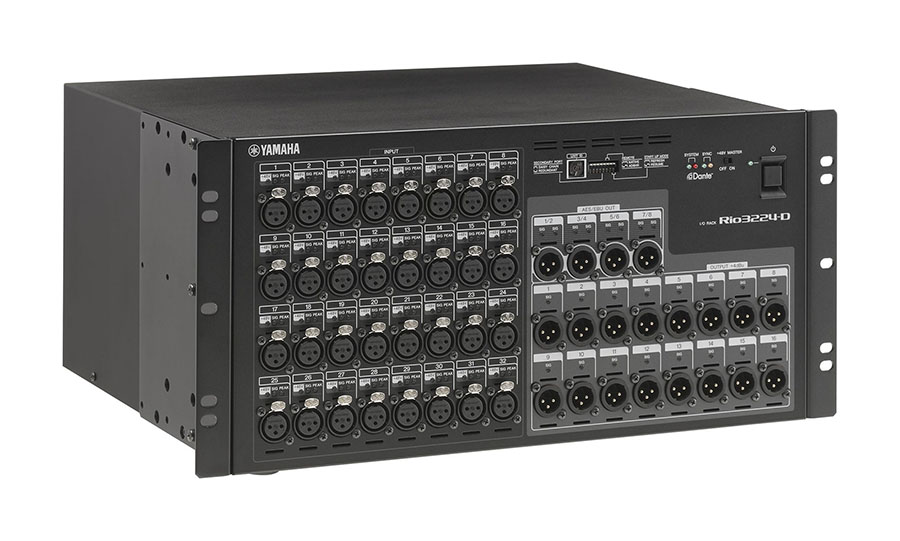

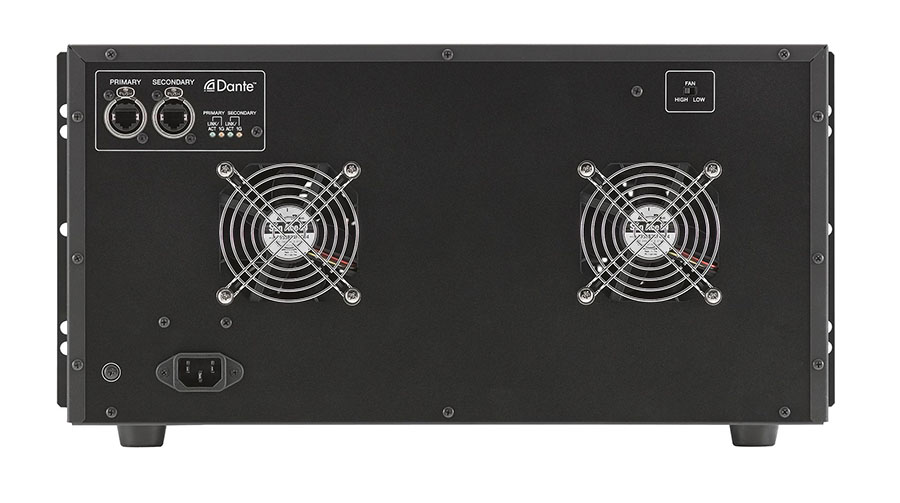

    Rio3224-D 网络设备及扩展卡

    I/O接口箱,5U 尺寸的Rio3224-D 提供了32 输入, 16 输出, 以及4个 AES/EBU 输出。


    采样率外部44.1kHz
    +4.1667%, +0.1%, -0.1%, -4.0%
    ±200ppm
    48kHz
    +4.1667%, +0.1%, -0.1%, -4.0%
    ±200ppm
    88.2kHz
    +4.1667%, +0.1%, -0.1%, -4.0%
    ±200ppm
    96kHz
    +4.1667%, +0.1%, -0.1%, -4.0%
    ±200ppm
    信号延时低于3ms INPUT 到OUTPUT, 用Dante 连接 CL5 , Dante Receive Latency 设置为0.25ms ( 单路), Fs=48kHz
    频率响应+0.5, -1.5dB 20Hz-20kHz, 参考 +4dBu output @1kHz, INPUT 到 OUTPUT, Fs=44.1kHz, 48kHz
    +0.5, -1.5dB 20Hz-40kHz, 参考 +4dBu output @1kHz, INPUT 到 OUTPUT, Fs=88.2kHz, 96kHz
    总谐波失真*3低于0.05% 20Hz-20kHz@+4dBu 处于 600Ω, Fs=44.1kHz, 48kHz
    低于0.05% 20Hz-40kHz@+4dBu 处于 600Ω, Fs=88.2kHz, 96kHz
    INPUT 到 OUTPUT, 输入增益 = Min.
    嗡音和噪声*4-128dBu typ., 平均输入噪音, 输入增益=Max.,
    -88dBu, 冗余输出噪声, ST master off
    动态范围108dB typ,INPUT 到 OUTPUT, 输入增益 = Min.
    串扰@1kHz-100dB*1, 相邻INPUT/OUTPUT 通道, 输入增益 = Min.
    外观尺寸 (WxHxD) 和净重Rio3224-D: 480mm x 232mm*2 x 362mm (187/8in x 9 1/4in x 14 1/4in), 12.4kg (27.3lb)
    Rio1608-D: 480mm x 144mm*2 x 362mm (187/8in x 5 3/4in x 14 1/4in), 8.8kg (19.4lb)
    供电(W)Rio3224-D: 120W
    Rio1608-D: 70W
    供电( 电压和赫兹)美国/ 加拿大:120V 60Hz, 日本:100V 50/60Hz, 中国: 110-240V 50/60Hz
    韩国: 220V 60Hz, 其它:110-240V 50/60Hz
    温度范围操作温度范围: 0 - 40°C
    存储温度范围: -20 - 60°C
    *1 串扰使用一个 30dB/ 倍频滤波器 @22kHz *2 包括橡胶脚垫。 *3 总谐波失真使用 18dB/ 倍频滤波器 @80kHz 测得。 *4 嗡声和噪音以加权滤波器测得。
